  상품명  디지털테크 저압 진상 콘덴서 380V 15KVA DLE-3H15K6T / 기본




유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 15KVA DLE-3H15K6T

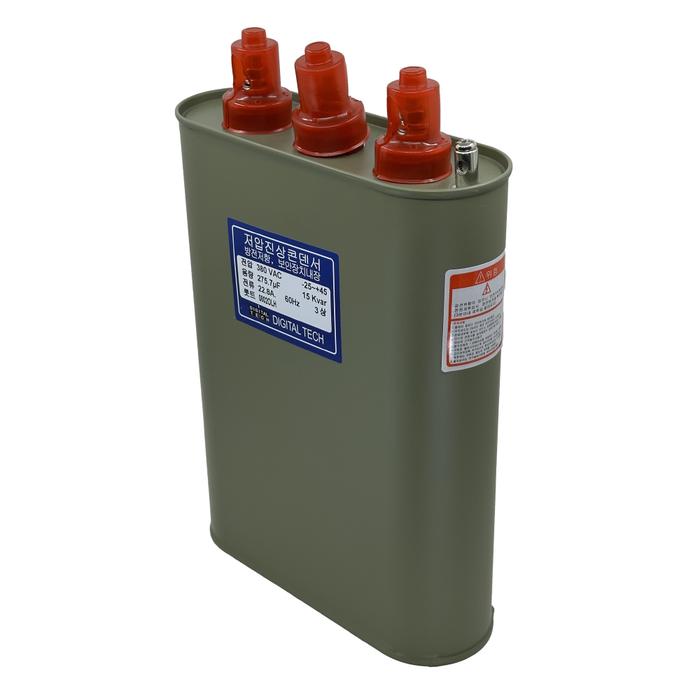

본품


취수구 포장상태

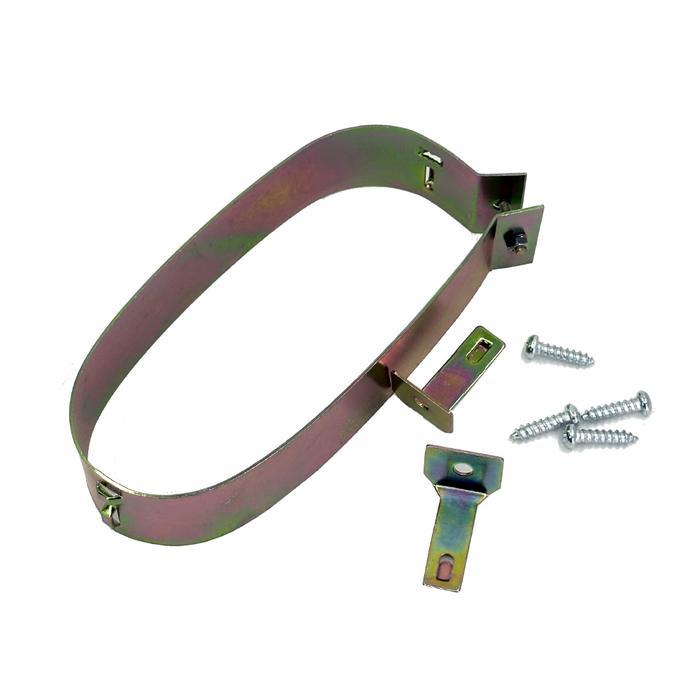

취수구 부품

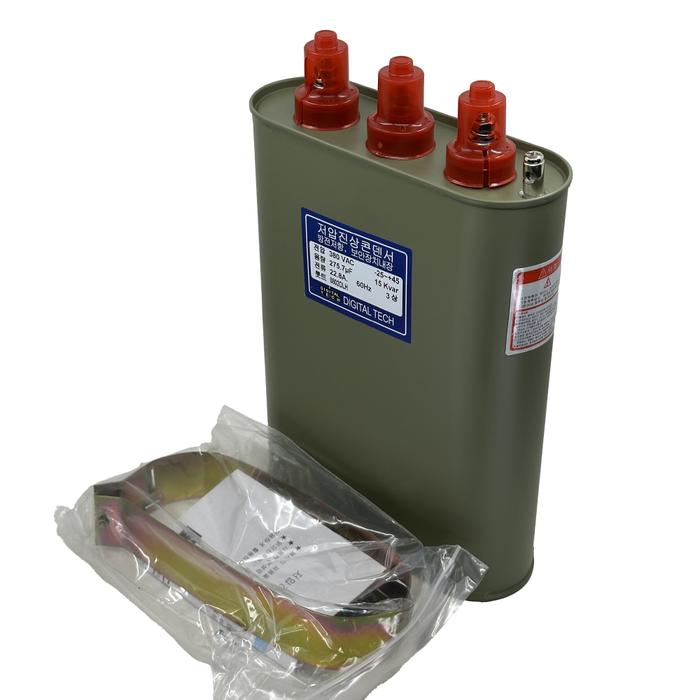

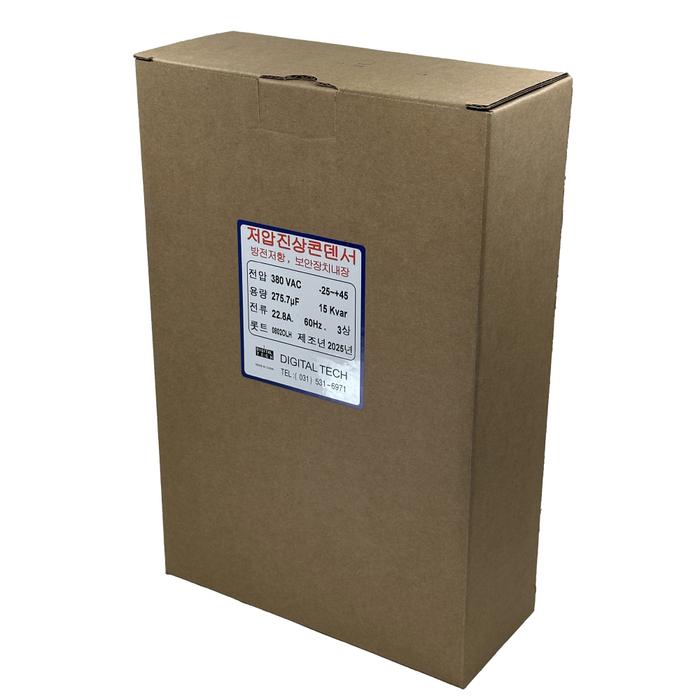

제품 포장 상태

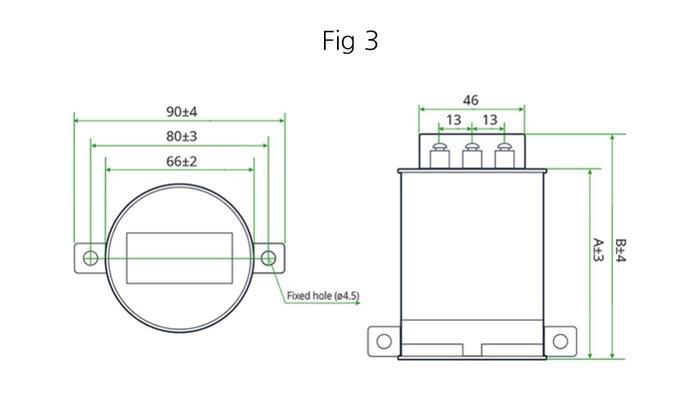

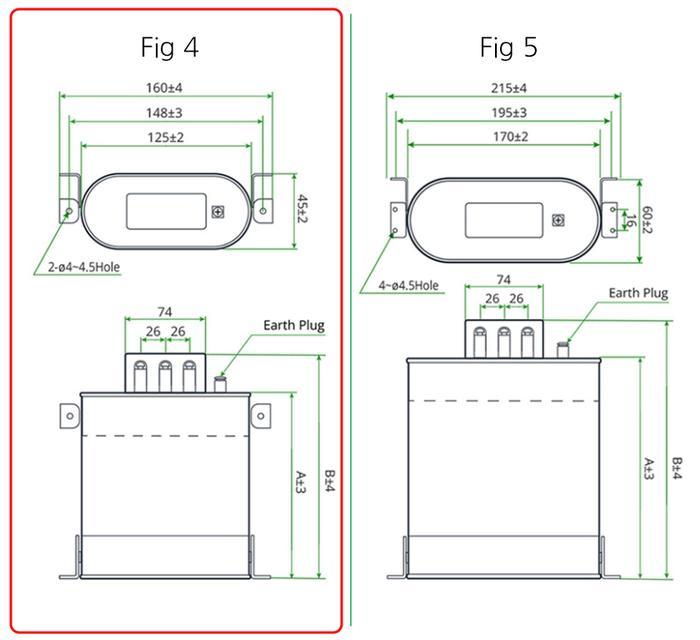

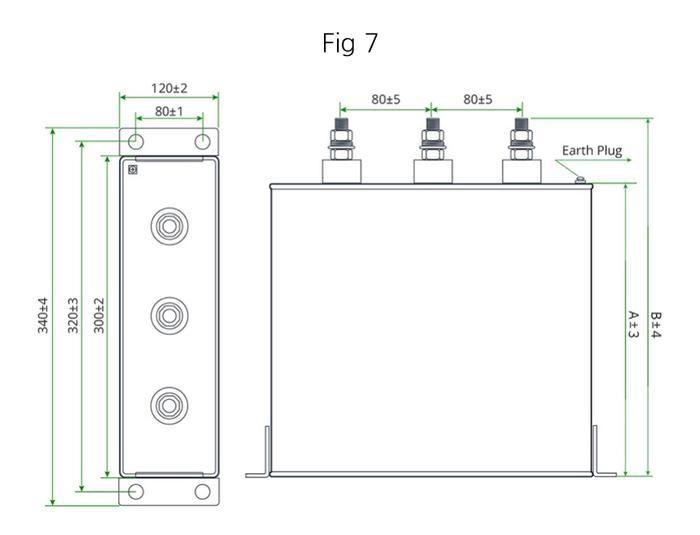

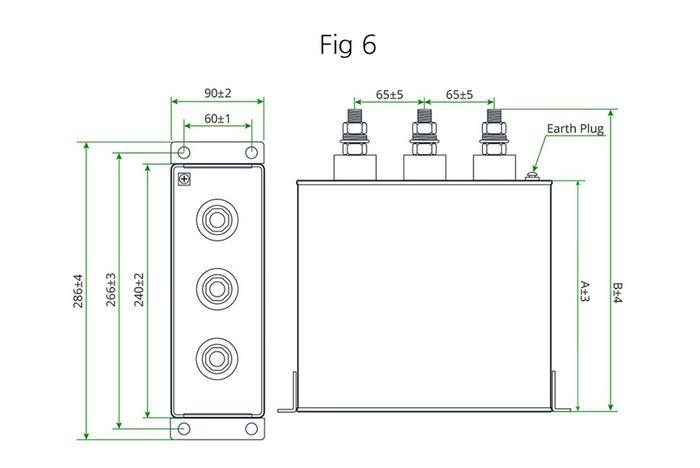

모델명 정격전압
(VAC)		 정격용량
(μF)		 정격전류 (A) 치수(mm) FIG 비고
1Φ 3Φ A B
DLE-2B75S 220V 75 6.2 　 8.5 105 3 　
DLE-2B75T 220V 75 　 3.6 125 145 3 　
DLE-2B100S 220V 100 8.3 　 85 105 3 　
DLE-2B100T 220V 100 　 4.8 125 145 3 　
DLE-2B150S/T 220V 150 12.4 7.2 120 140 4 　
DLE-2B175S/T 220V 175 14.5 8.4 130 150 4 　
DLE-2B200S/T 220V 200 16.6 9.6 130 150 4 　
DLE-2B250S/T 220V 250 20.7 12 120 140 5 　
DLE-2B300S/T 220V 300 24.9 14.4 145 165 5 　
DLE-2B400S/T 220V 400 33.2 19.1 165 185 5 　
DLE-2B500S/T 220V 500 41.4 23.9 185 205 5 　
DLE-3H10T 380V 10 26.3 15.2 165 185 3 KS
DLE-3H15T 380V 15 39.5 22.8 220 240 3 KS
DLE-3H20T 380V 20 　 1.7 85 105 3 KS
DLE-3H30T 380V 30 　 2.5 125 145 3 KS
DLE-3H40T 380V 40 　 3.3 125 145 3 KS
DLE-3H50T 380V 50 　 4.1 125 145 3 KS
DLE-3H75S/T 380V 75 10.7 6.2 120 140 4 KS
DLE-3H100S/T 380V 100 14.3 8.3 140 160 4 KS
DLE-3H150S/T 380V 150 215 12.5 120 140 5 KS
DLE-3H200S/T 380V 200 28 16.5 165 185 5 KS
DLE-3H250S/T 380V 250 35.8 20.7 185 205 5 KS
DLE-3H300S/T 380V 300 43 24.8 220 240 5 KS
DLE-3H400S/T 380V 400 57.3 33.1 250 270 5 KS
DLE-3H500T 380V 500 71.6 41.3 180 245 6 KS
DLE-4D10T 440V 10 1 0.96 65 85 3 　
DLE-4D15T 440V 15 　 1.4 85 105 3 　
DLE-4D20T 440V 20 　 1.9 125 145 3 　
DLE-4D30T 440V 30 　 2.9 125 145 3 　
DLE-4D40T 440V 40 　 3.8 125 145 3 　
DLE-4D50S/T 440V 50 83 4.8 120 140 4 　
DLE-4D75S/T 440V 75 12.4 7.2 140 160 4 　
DLE-4D100S/T 440V 100 16.6 9.6 120 140 5 　
DLE-4D150S/T 440V 150 24.9 14.4 165 1B5 5 　
DLE-4D200S/T 440V 200 33.2 19.1 220 240 5 　
DLE-4D250S/T 440V 250 41.4 23.9 250 270 5 　
DLE-4D300T 440V 300 49.7 28.7 180 245 6 　
DLE-4D400T 440V 400 66.3 38.3 200 265 6 　
DLE-4D500T 440V 500 82.9 47.9 220 285 6 　
DLE-2B10K6S/T 220V 10 45.5 39.4 220 240 4 　
DLE-2B15K6T 220V 15 68.2 39.4 180 245 4 　
DLE-2B20K6T 220V 20 90.9 52.5 220 285 4 　
DLE-2B25K6T 220V 25 113.6 65.6 250 315 5 　
DLE-2B30K6T 220V 30 136.4 78.7 260 325 5 　
DLE-2B40K6T 220V 40 181.8 105.0 330 395 5 　
DLE-2B50K6T 220V 50 227.3 131.2 300 365 5 　
DLE-3H10K6T 380V 10 26.3 15.2 165 185 4 KS
DLE-3H15K6T 380V 15 39.5 22.8 220 240 4 KS
DLE-3H20K6T 380V 20 52.6 30.4 250 270 4 KS
DLE-3H25K6T 380V 25 65.8 38.0 180 245 5 　
DLE-3H30K6T 380V 30 78.9 45.6 220 285 5 　
DLE-3H35K6T 380V 35 92.1 53.2 220 285 5 　
DLE-3H40K6T 380V 40 105.3 60.8 250 315 5 　
DLE-3H50K6T 380V 50 118.4 68.4 260 325 5 　
DLE-3H60K6T 380V 60 131.6 76.0 300 365 5 　
DLE-3H75K6T 380V 75 197.4 114. 0 300 365 6 　
DLE-3H100K6T 380V 100 　 151. 9 400 465 6 　
DLE-4D10K6S/T 440V 10 22.7 13.1 165 185 4 　
DLE-4D15K6S/T 440V 15 34.1 19.7 220 240 4 　
DLE-4D20K6S/T 440V 20 45.5 26.2 250 270 4 　
DLE-4D25K6T 440V 25 56.8 32.8 180 245 5 　
DLE-4D30K6T 440V 30 68.2 39.4 200 265 5 　
DLE-4D40K6T 440V 40 90.9 52.5 250 315 5 　
DLE-4D50K6T 440V 50 113.6 65.6 300 365 5 　
DLE-4D75K6T 440V 75 170.5 98.4 300 365 6 　
DLE-4D100K6T 440V 100 　 131.2 400 465 6 　


캐패시터 용량에 따른 적용 전선표
전선의 최소굵기 (동) 1.6mm² 2 3.5 8 14 22 30 38 50 60 80 100
개폐기 용량 (A) 30 30 30 30 60 100 100 100 200 200 200 200
캐패시터 정격전류 (A) 10 15 20 30 40 50 60 75 90 100 125 150
캐패시터 용량
(μF)		 60Hz 단상 110V 240 360 480 720 960 1200 1450 1810 2200 2400 3000 3600
220V 120 180 240 360 485 600 730 910 1100 1200 1500 1800
삼상 220V 210 315 415 630 840 1015 1250 1550 1900 2100 2600 3150
380V 120 180 240 360 485 600 730 910 1100 1200 1500 1800
440V 105 155 210 310 420 520 630 780 940 1050 1300 1500


진상콘덴서 역활

역률이 낮은 부하의 역률을 개선하는 방법으로 이용되는 콘덴서이며, 역률 개선용 콘덴서라고도 부른다.
콘덴서의 접속은 부하와 병렬로 연결하는 방법이 일반적이다.
역률이 낮은 부하의 입력 전류는 전원 전압보다 위상이 늦기 때문에 위상의 계속되는 콘덴서를 넣어 전원 전압의 위상에 접근한다.


보안 장치 작동 원리

콘덴서 케이스가 파열되는 원인중 하나는 콘덴서 내부에서 발생하는 절연 파괴에 따른 내압사고 입니다.
콘덴서 내부에서 내압 사고가 발생하였을 때 내부에 생성된 가스에 의해 압력식 보안장치가 동작하여
콘덴서가 파손되기 전에 콘덴서 내부 소자를 전원으로 부터 차단하여 2차 재해를 방지합니다.


기본 구성품

저압콘덴서 본품, 취부구 밴드, 고정볼트



콘덴서 설치 장소 / 방법

1. 설치장소 : 옥내 전용

2. 사용주위온도 : 영하 25도 ~ 영상 45도 (24시간에 평균 35도 이하)

3. 최고허용 전압

* 과전압율 110% : 24시간 중에서 8시간 이내

* 과전압율 115% : 24시간 중에서 30분 이내

* 과전압율 120% : 1개월 중에서 5분 이내가 2회 이하

* 과전압율 130% : 1개월 중에서 1분 이내가 2회 이하

4. 최대 허용 과전류 : 정격 전류의 130% 이내

5. 최대 허용 용량 (VA) : 정격 용량(VA)의 135% 이내

6. 용량 허용차 : 정격 용량에 대하여 -5% ~ +15% 이내 (용량 상간 불평형율 : 108% 이내)

7. 손실율 : 0.35% 이내 (20도 및 70도, 정격전압)

8. 내전압 시험

* 단자상호간 : 정격전압 X 2.15배 (10초간)

* 단자일괄과 케이스 외장간 : 3,000VAC (1분간)

9. 정련저항 : 단자일괄과 케이스 외장간 2,000M옴 이상

10. 밀폐성 : 65 +- 3도 항온조에서 2시간 경과후 누유가 없을것

11. 방전저항 내장 : 전원에서 개방후의 잔류전압이 3분 이내에 75V 이하

12. 보안장치 내장 : 압력감지 차단형의 보안장치 내장

13. 함침제 : 콘덴서용 오일 (PCB 포함안됨)

14. 준용 규격 : KS C4801 (저압 진상 콘덴서), JS C4901, IEC 60831
(Shunt power capacitor of the self-healing type for a.c system habing a rated voltage up to and including 1000V)




콘덴서 설치시 피해야 할 장소

1. 비를 맞거나 습도가 높은 장소 또는 침수의 우려가 있는 장소

2. 사용온도범위를 벗어나는 고온 또는 저온 장소

3. 철등 금속먼지 등이 많은 장소

4. 염분이 많은 장소

5. 부식성 GAS가 있는 장소

6. 진동의 영향이 있는 장소

7. 직사광선을 받는 장소

8. 관리자가 아닌 외부인이 쉽게 접근 할 수 있는 장소




콘덴서 설치 및 사용시 주의사항

1. 사용중에 조임볼트(너트)가 풀리지 않도록 견고히 조립한다.

2. 콘텐서에 접속하는 전선은 연선을 사용하며 전선의 굵기는 정격전류의 1.35 배 이상을 고려한다.

3. 콘덴서의 단자부는 반드시 절연커버를 사용하여 절연시키고 오염이나 도전성 물질의 근접을 차단한다.

4. 조류 또는 쥐등의 동물이 접근할수 없도록 고려한다.

5. 콘덴서 몸체는 바로 세워 설치하고 접지선을 접속한다 (N1 형은 제외)

6. 콘덴서는 열에 취약하므로 변압기, 저항등 발열체 부근에 설치할경우 열차폐 또는 방열을 고려한다.

7. 직렬 리엑터등 주변기기의 용량과 어울려 공진이 일어나지 않도록 주의한다.

8. 콘덴서는 윗면 또는 전후면의 팽창에 의한 안전장치가 내장되어 있으므로 내부사고시 팽창할 수 있도록 충분한 공간 (약 50mm 이상)을 확보한다.

9. 개폐기가 단시간내에 잦은 ON/OFF 작동을 하는경우 콘덴서 고장의 원인이 되므로 대책을 수립한다.

10. 콘덴서를 운반하거나 설치시에 단자에 무리한 힘이 가해지지 않도록 주의 한다.

11. 단자에 접속시 볼트(너트)를 너무 무리한 힘으로 조이면 파손의 원인이 되므로 주의 한다.

12. 콘덴서는 고조파 유입에 매우 취약하므로 통상 5% 이하의 전류고조파 조건에서 사용한다.

13. 가연성 절연유가 충진되어 있으므로 콘덴서 주변에 인화성 물질을 두지 않는다.

14. 콘덴서 단자간 전압을 수시 측정하여 정격전압 이상의 과전압이 인가되면 수명이 짧아지므로 정격전압이 높은 콘덴서를 선택한다.

15. 콘덴서는 전원 차단후 자체 방전되지만, 5분이내 손을 댈 경우 감전 위험이 있으므로 주의한다.




콘텐서의 고장 판정

* 콘덴서 사용및 점검중 다음 경우는 고장으로 판정하여 철거 또는 교체한다.

1. 단자간 인가전압이 정상인 상태에서 선로전류의 불평형율이 108% 를 넘는경우

2. 콘덴서의 외관이 현저히 팽창한 경우

3. 콘덴서의 표면온도가 주위 온도보다 현저히 높아 25°C 이상 차이나는 경우

4. 기밀이 파손되어 내부의 절연유가 누출된 경우

5. 비정상적인 이상 소음이 발생하는 경우

6. 선로전류의 측정치가 명판에 기재된 정격전류치와 차이가 많은 경우

7. 콘덴서의 몸체로 누전이 되는경우
